Самодельная гидропонная установка. Система капельного полива

Самодельная гидропонная установка. Система капельного полива

Мастерская / Сделай сам 25-июн-2010, 09:43 Руслан 44 89 919

Самодельная гидропонная установка. Система капельного поливаНу вот и настало время построить более сложную, более совершенную гидропонную установку на которой можно вырастить практически любые растения, даже самые привередливые. Она более сложна как в изготовлении, так и финансово более дорогостоящая. Эта установка является системой «Капельного полива» и требует не только емкости для питательного раствора. Вам потребуется бак для раствора, воздушная помпа, водный насос, пластиковые трубы, шланги и сами короба в которые будут установлены горшочки с растениями.

Для начала нам нужно купить все то, из чего мы планируем изготавливать установку. В качестве емкостей в которые позже установим наши горшочки с растениями будем использовать квадратные, пластиковые короба 10 на 10 см и длинной 100 см. Подобные короба используют для изготовления пластиковых изгородей, вот в подобной организации и были приобретены короба. Фото №1.

Фото №1

Жалко, что не вышло приобрести короба большего диаметра, такой размер не позволит выращивать растения с крупной корневой системой. Посадить конечно можно, но они будут тесны при выращивании крупных растений. Да и ожидать большого урожая тоже не стоит в таких условиях. Фото №2.

Фото №2

 В течении зимы, я потихоньку изготавливал установку и уже к началу весеннего периода все было закончено и готово к использованию. Была изготовлена деревянная рама, на которой все замечательно смотрится и все доступно. Фото №3.

Фото №3

Так как короба сквозные, то потребуется с каждой стороны заглушить их крышками. Для этого нужно купить заглушки для столбов в том же магазине где и покупали короба и приклеить намертво клеем. Для большей надежности я обработал швы с внутренней стороны силиконом. Обрабатывая силиконовым герметиком швы, нужно обязательно убедиться что короба и крышка сухие  и воздух в помещении сухой. Если попадет хоть капля влаги под герметик, то ваша установка будет пропускать раствор. Если у вас нет сухого помещения, проделывайте это на улице в сухую, солнечную погоду. Фото № 4.

Фото №4

К окончанию весны установка переехала в мой огород для ее первого использования. Данной установкой можно пользоваться дома круглый год, но я не хочу тратить свои деньги на освещение, когда в летний период  солнечного света и так достаточно. Пускай растения растут, а я потрачу электроэнергию для просмотра своего любимого телесериала.

Чтобы удерживать шланги сбоку коробов было прикручено несколько петель для труб купленных в обычном сантехническом магазине. Прикручивались они обычными строительными саморезами (лучше всего подходят саморезы с большой шляпкой) намазанными перед вкручиванием силиконовым герметиком. Фото №5.

Фото №5

Пропустил через петли шланг черного цвета, получилось очень красиво и ровненько. Шланг должен быть большего диаметра, чем трубки полива. Фото №6.

Фото №6

Далее в конце каждого короба были просверлены отверстия в нижней его части и в них установлены пластиковые трубы с резьбой для слива излишнего раствора. К резьбе будут прикручены шланги для слива жидкости обратно в бак с питательным раствором. Если вы приобретете подходящие пластиковые трубы, гайки, резиновые прокладки, то собирать установку будет не сложнее чем конструктор LEGO. Я потратил не мало времени, прежде чем подобрал все комплектующие. Разнообразие на рынке очень велико, но потраченное время окупилось с лихвой во время сборки. Все должно быть четко и просто. Для герметичности все резьбы, соединения дополнительно промазываются силиконовым герметиком. Фото №7.

Фото №7

В нижней части, сразу под коробами находятся два бака для питательного раствора по 60 литров, в каждом из которых установлено по одной водной помпе с фильтром. Фильтр служит для очистки питательного раствора от различного мусора.  Фильтры нужно время от времени осматривать и по мере загрязнения очищать. Баки для раствора должны быть светонепроницаемыми, это избавит нас от развития водорослей в них. Помпа присоединяется с шлангами для полива, которые я прикрепил сбоку коробов с помощью различных переходников и соединителей. Фото №8.

Фото №8

Как питательным  раствором поливать растения? Для этого существуют различные способы. Я пошел очень простым путем. В центральном шланге полива, который находится сбоку каждого короба, на уровне отверстий для горшочков были вставлены трубочки полива меньшего диаметра с краниками для регулировки уровня подачи питательного раствора. Фото №9.

Фото №9

Я использовал шланги диаметром 6 мм. Окончательно шланги для полива выглядят как на Фото №10.

Фото №10

Вот таким образом шланги на коробах прикреплены с шлангами идущими в баки с питательным раствором. Другой конец шлангов закрыт заглушками. Так же на Фото №11.

Фото №11

Видны шланги для слива лишнего питательного раствора. Наши короба, в которых будут находиться растения должны быть наклонены в сторону слива. Раствор должен легко вытекать из коробов.

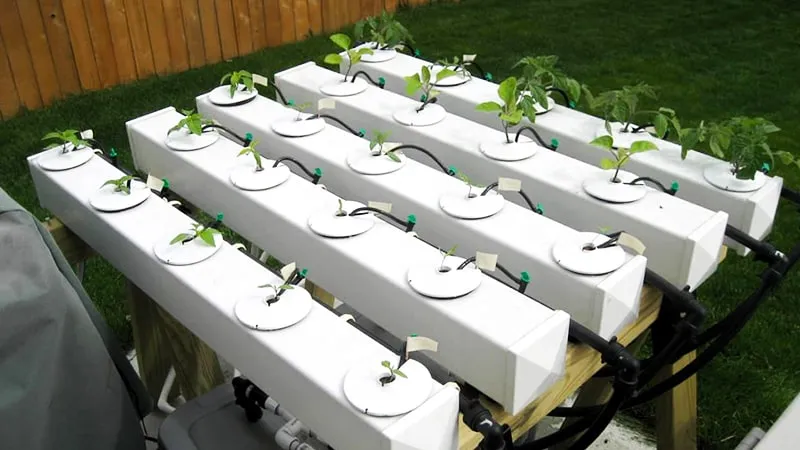

Вот установка и готова к использованию, осталось только проверить ее на работоспособность и убедиться нет ли где протечки. После всех этих манипуляций, просто наполняем наши 60-ти литровые баки питательным раствором и включаем через электронный таймер. Электронный таймер служит  для автоматизации, а мне не нужно будет постоянно следить за установкой и подачей раствора растениям. Вот и все. Высаживаем в установку наши пророщенные растения. Наслаждаемся хорошим, здоровым ростом наших питомцев и ждем больших урожаев.  Фото №12.

Фото №12

Через неделю или около того, помидоры привыкли к окружающей среде и теперь замечательно себя чувствуют. Фото №13.

Фото №13

Для перца малость прохладно на улице и он растет более медленно, но все же его листья имеют красивый и здоровый цвет.  В дневное время солнечные лучи радуют его своим светом и теплом. Фото №14.

Фото №14

Что бы избежать излишнего испарения раствора и уберечься от развития водорослей сверху горшочков, я накрыл горшки специальными пластиковыми крышками в которых есть отверстие  под стебель и прорезь для трубки полива. Фото №15.

Фото №15

Все готово. Растения растут, я только любуюсь их замечательным ростом и слежу за содержанием питательного раствора в баках. Чего и вам желаю. Фото №16.

Фото №16

Фотографии с сайта: http://www.mosesong.com

Комментарии (44)

  1. #

    Влад24-мар-2011, 22:32

    Очень просто и понятно. Один вопрос. Время полива. Как настроить таймер?
    Спасибо за статью.
    Ответить
  2. #

    Руслан24-мар-2011, 22:34

    Очень просто и понятно. Один вопрос. Время полива. Как настроить таймер?
    Спасибо за статью.

    Все зависит от модели таймера и желаемых циклов полива.
    Хотя в данной системе возможно совершенно исключить таймер, все равно система замкнутая и перелив не грозит.
    Для экономии электроэнергии в подобных установках настраивают циклы полива через каждые 15 минут.
    Ответить
  3. #

    Sheka25-мар-2011, 01:02

    А какой мощности нужны насосы??? Или может подскажите марку которая лучше подходит для данной установки???
    Ответить
  4. #

    Александр25-мар-2011, 01:32

    Установка отличная! создателю респект и уважуха!!! один вопрос где купить краны как на рисунке №10
    Ответить
  5. #

    Руслан27-мар-2011, 00:02

    где купить краны как на рисунке №10

    Это не краны, это капельницы. Продаются фирмами занимающимися продажей оборудования для капельного полива.
    Ответить
  6. #

    Артём27-мар-2011, 00:21

    как определить когда необходимо добавить в раствор очередную порцию хим. элементов? или же раствор готовится 1 раз на весь цикл роста ?
    Ответить
  7. #

    Руслан27-мар-2011, 00:29

    как определить когда необходимо добавить в раствор очередную порцию хим. элементов? или же раствор готовится 1 раз на весь цикл роста ?

    Для определения концентрации раствора вам необходим прибор/приборы способный измерять EC (электропроводность). Для каждого растения существуют рекомендации по уровню EC, их и нужно придерживаться. Упал уровень ЕС, либо меняем раствор, либо добавляем питательные вещества до нужного уровня.
    Ответить
  8. #

    Стас27-мар-2011, 00:51

    А какой мощности нужны насосы???или может подскажите марку которая лучше подходит для данной установки??? В чём стоят растения ? корзинки с наполнителем?!
    Ответить
  9. #

    Руслан27-мар-2011, 00:57

    А какой мощности нужны насосы???или может подскажите марку которая лучше подходит для данной установки??? В чём стоят растения ? корзинки с наполнителем?!

    Все зависит от высоты, на которой находятся короба с растениям. Нужен такой компрессор или насос, который сможет поднять раствор на заданную высоту и производительность зависит от количества коробов, но не менее 400 литров в час.
    Растения находятся в горшочках, наполненных наполнителем или субстратом.
    Ответить
  10. #

    вася планокур27-мар-2011, 01:44

    для конопли пойдет система?
    Ответить
  11. #

    Руслан27-мар-2011, 01:48

    для конопли пойдет система?

    Возможно подойдет.
    Вы случайно зашли не на тот сайт. Здесь подобное не выращиваю и не обсуждают.
    Ответить
  12. #

    вася планокур27-мар-2011, 01:49

    да я в курсе. но все равно вам большое спасибо за подробное описание.
    а нет ли фоток выращенных помидорок? помидорки я тоже люблю!
    Ответить
  13. #

    Александр02-апр-2011, 04:44

    Здравствуйте Руслан.С помидорами не так все хорошо! Если с питанием все гуд, то тогда корни немного подсыхают! Молодец, гидра рулит. Подскажите где вы преобрели короба? цена?
    Ответить
  14. #

    anat03-апр-2011, 21:34

    Вам потребуется бак для раствора, воздушная помпа, водный насос, пластиковые трубы, шланги и сами короба в которые будут установлены горшочки с растениями.

    Вопрос - для чего нужна воздушная помпа???
    Ответить
  15. #

    Руслан04-апр-2011, 09:18

    Подскажите где вы приобрели короба? цена?

    Это не моя установка, это мой перевод. Можно заменить на кабель каналы 100х60мм. Кабель каналы даже лучше подходят для данной установки, их можно обслуживать (мыть, чистить и т.д.)

    Вопрос - для чего нужна воздушная помпа???

    Что бы насыщать питательный раствор кислородом. В баке находится камень для аквариума и круглосуточно бурлит. Таким образом растения никогда не будут испытывать недостаток в кислороде.
    Ответить
  16. #

    Михайло13-апр-2011, 21:21

    Для определения концентрации раствора вам необходим прибор/приборы способный измерять EC (электропроводность). Для каждого растения существуют рекомендации по уровню EC, их и нужно придерживаться. Упал уровень ЕС, либо меняем раствор, либо добавляем питательные вещества до нужного уровня.
    Дякую Руслан, дуже цікава інформація!
    Можно по подробней про состав питательного ра-ра,( для огурцов, помидоров).? Растворы то сложные мин. соединения азота, фосфора, калия... :belay:
    Ответить
  17. #

    Руслан13-апр-2011, 22:29

    Можно по подробней про состав питательного ра-ра,( для огурцов, помидоров).? Растворы то сложные мин. соединения азота, фосфора, калия... belay

    Читаем:
    Огурцы методом гидропоники
    Выращивание томатов на гидропонике
    Ответить
  18. #

    Леонид22-апр-2011, 17:49

    в чем находятся растения
    Ответить
  19. #

    Руслан22-апр-2011, 22:00

    в чем находятся растения

    А это не особо и важно... Можно в чем угодно из гидропонных субстратов... Я бы насыпал в горшочки перлит, так как он практически не влияет на уровень кислотности раствора.
    Ответить
  20. #

    Denisqa29-апр-2011, 17:23

    Добрый день, подскажите пожалуйста подходит данный вариант для клубники в домашних условиях, если нет то где можно посмотреть другой спасибо.
    Ответить
  21. #

    Руслан30-апр-2011, 20:15

    Добрый день, подскажите пожалуйста подходит данный вариант для клубники в домашних условиях, если нет то где можно посмотреть другой спасибо.

    Можно. Посмотрите: Агрокомбинат Майский. Искусственное лето.
    Ответить
  22. #

    Zikfrid04-май-2011, 15:53

    А где результат? Что выросло? Где килотонны клечатки на экспорт голодающим африки?????
    Ответить
  23. #

    Руслан05-май-2011, 17:13

    А где результат? Что выросло? Где килотонны клечатки на экспорт голодающим африки?????

    Если вы настолько ленивы, что бы вырастить самостоятельно, предлагаю вам посмотреть: Результаты полученные на гидропонике
    Ответить
  24. #

    Windaws01-июл-2011, 21:48

    Отличная система, все аккуратно сделано, возникло пару вопросов- немогу найти капельные шланчики с кранами, можно ли использовать небольшие фитинги на каждом отрезке со слегка открытыми кранами чтобы по капле капало и такие же шланги на них натянуть? и для 2 таких же коробов какой производительности требуется насос и сама емкость какого объема будет достаточно?
    Ответить
  25. #

    Катя22-сен-2011, 12:23

    Здравствуйте! Я не совсем поняла. Получается, что раствор каждые 15 минут переливается через шланги из одного бака (полного) в пустой? А потом обратно? А в то время, когда не переливается корни без воды? Сохнут?
    Ответить
  26. #

    Руслан22-сен-2011, 22:47

    Здравствуйте! Я не совсем поняла. Получается, что раствор каждые 15 минут переливается через шланги из одного бака (полного) в пустой? А потом обратно? А в то время, когда не переливается корни без воды? Сохнут?

    Здравствуйте !!!
    Раствор циркулирует из бака в этот же бак, по кругу.
    В то время, когда раствор по коробам не течет, то корни растения дышат. Корням тоже нужен воздух. А для того, чтобы корни не засохли, в стаканчиках есть субстрат, который удерживает питательный раствор и питает растение. На самом деле без подачи раствора по коробам растение может жить довольно долго (зависит от возраста, размеров и самого растения). Салат например в 100 мл стаканчике с торфом в середине роста может просидеть без питательного раствора 2-ое суток и немного более.
    Ответить
  27. #

    Дмитрий10-окт-2011, 20:08

    Здравствуйте!
    Отличная установка.
    У меня вопрос , под крышечками стаканы с субстратом достают до дна или нет?
    И еще один , воды вытекает с другой стороны , как я понял на дне короба постоянно остаеться немного воды ? (вода же будет вытекать до уровня отверстия) может установить сифон ?
    Ответить
  28. #

    Руслан10-окт-2011, 23:57

    У меня вопрос , под крышечками стаканы с субстратом достают до дна или нет?
    И еще один , воды вытекает с другой стороны , как я понял на дне короба постоянно остаеться немного воды ? (вода же будет вытекать до уровня отверстия) может установить сифон ?

    Установка сифона или трубки как раз зависит от глубины стаканчика.
    В идеале стаканчик должен доставать до дна короба, тогда желательно использовать сифон или прямой сток из короба, что бы уровень воды в коробе был минимален.
    Если стаканчик не достает до дна, то нужно добиться, что бы уровень раствора доставал до дна горшочка. Для поднятия уровня как раз и используют трубки.
    Максимальное расстояние от раствора до дна горшочка 0,5 см.
    Ответить
  29. #

    Дмитрий11-окт-2011, 10:24

    Понятно .
    Еще вопрос.
    А с этих трубочек (капельниц) в то время когда подаеться вода , она льеться большим напором или капает ?
    Ответить
  30. #

    Руслан11-окт-2011, 15:46

    Понятно .
    Еще вопрос.
    А с этих трубочек (капельниц) в то время когда подаеться вода , она льеться большим напором или капает ?

    Капает. Объем подачи раствора зависит от возраста высаженных растений. По этой причине рекомендую использовать регулируемые капельницы.
    Ответить
